Generica BSW10-ANC-2-K04 Переключатель АNС-22-2 крас. неон/240В 2 пол. NO+NC

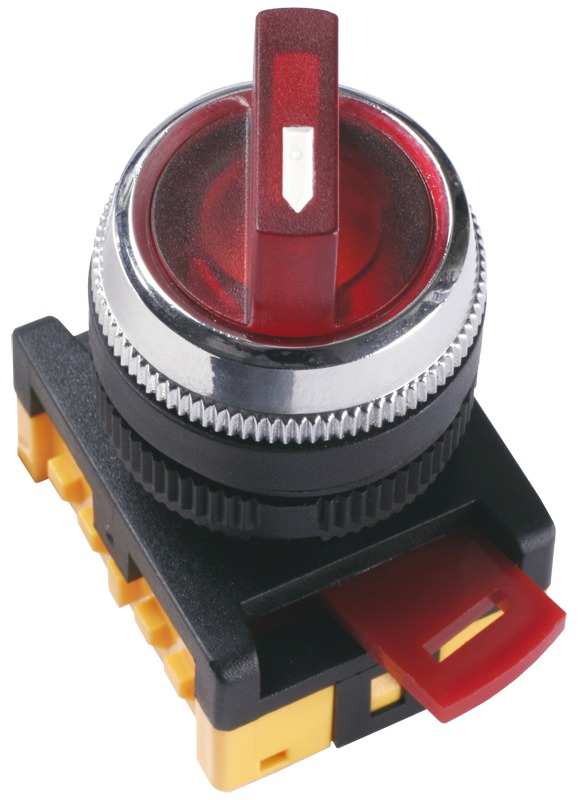

Переключатель АNС-22-2 крас. неон/240В 2 пол. NO+NC GENERICA
Купить по низким ценам Generica BSW10-ANC-2-K04
Описание Generica BSW10-ANC-2-K04
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Особенности конструкции
Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.
Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.
Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.
Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Надежная и удобная система крепежа изделия к монтажной панели.
Технические характеристики
| Обозначение положений | 0-1 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| С нейтральной позицией - ОТКЛ | Да |
| Глубина, мм | 86.0 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин напряжение изоляции Ui, В | 660 |
| Подходит для промежуточного монтажа | Да |
| Тип ручки - доп устройства | Короткая ручка с подсветкой |
| Подходит для напольного монтажа | Нет |
| Конструкция прибора | Встраиваемое устройство |
| В сборе в корпусе | Нет |
| Фиксация положения переключателя | Да |
| Высота, мм | 48.0 |
| Степень защиты - IP сторона контактов | IP00 |
| С возвратом в нейтральное положение | Нет |
| Класс защиты от поражения электрическим током | II |
| Подходит для установки в распредел платы | Да |
| Электр износостойкость, млн циклов | 0,3 |
| Номин раб напряжение AC контактов, В | 110; 230; 400; 660 |
| Степень защиты - IP передняя сторона | IP40 |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Температура эксплуатации, °C | -10...40 |
| Ширина, мм | 30.0 |
| Тип изделия/компонента | Пакетный переключатель |
| Номин напряжение постоян тока - DC, В | 440 |
| Цвет | Красный |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Номин продолжительный ток Iu, А | 7.5 |
| Подходит для монтажа на передней стенке | Нет |
| Номинальная способность к присоединению, мм² | 2х2,5 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
| Кол-во позиций переключения | 2 |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Функции переключателя | Многоступенчатый переключатель |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Диаметр отверстия, мм | 22.0 |
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИПРОПИЛЕН | КАРТОН | КАРТОН |
| Штрихкод | 4681038008808 | 4606056096880 | 4606056096897 |
| Вес брутто, кг | 0.065 | 0.65 | 13 |
| Вес нетто, кг | 0.033 | 0.33 | 6.6 |
| Объем, м^3 | 0.00016 | 0.002 | 0.03194 |
| Длина, см | 4 | 20 | 54 |
| Высота, см | 8 | 10 | 23 |
| Ширина, см | 5 | 10 | 33 |
| Способ нанесения информации | На стикер | На стикер |
Технические характеристики Generica BSW10-ANC-2-K04
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Кол-во позиций 2
- Контакты 1NC+1NO
- Тип Переключатель
- Цвет Черный
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Кол-во позиций 2
- Контакты 1NC+1NO
- Тип Переключатель
- Цвет Черный
